方坯拋丸清理機是青島華鑄公司生產的一種拋丸清理設備。要想應用好方坯拋丸清理機，就必須對其的特點、機構原理、使用維護有充分的了解。下面介紹一下國外進口高端方坯拋丸清理機的主要特點、使用與維護進行簡要分析：

    一、方坯拋丸清理機的主要特點。

    1、高性能耐磨材質：拋丸器耐磨件采用高鉻Cr28%熔模精鑄，其葉片、分丸輪、定向套耐磨平均壽命＞1500小時；拋丸室體輥道耐磨件采用高鉻Cr28%熔模精鑄，室體輥道護套平均壽命＞15000小時；拋丸室襯板耐磨件主拋區均采用進口瑞典SSAB高耐磨性軋制襯板和英國軋制Mn13%高錳鋼高耐磨性襯板，其壽命是常規耐磨材料的5-10倍，平均壽命＞15000小時。

    2、直聯高效拋丸器采用美國WHEELBRATER公司及英國SPENCER技術特點而設計的直聯式；新穎高效拋丸器，離心力固定葉片，拆卸八片葉片僅需要5-10分鐘，能耗降低15-20%，拋丸效率高達16-20kg/min·kW，并采用進口瑞典SKF軸承，性能穩定產品可靠。

    3、自動滿幕簾分離器在美國PANBORN公司BE型丸渣分離器技術的基礎上，增加了檢測式自動控制滿幕簾技術，確保分離效率＞99.8%，合格彈丸中的雜質＜0.2%（廢鋼丸粒徑范圍＜0.3mm）。

    4、嚴謹?shù)拿芊饧夹g--拋丸密封室方鋼進、出口處設有以溜幕式彈丸幕簾為主的三級防護層（彈丸幕簾、尼龍刷和高耐磨橡膠防護）柔性密封技術，徹底消除了了彈丸的飛濺現象，并確保無粉塵外溢。

    除塵凈化--為確保排塵濃度符合GB16297標準，本設計選用了“慣性+濾筒”二級除塵技術，濾筒除塵器為美國唐娜森技術，濾筒為日本東京濾料，可達濾筒壽命＞4000小時。

    二、拋丸清理的主要結構分析。

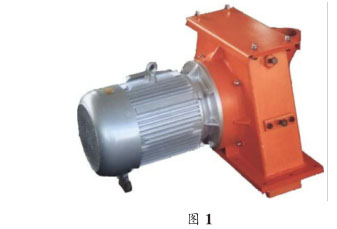

    1、高效直聯式拋丸器采用的拋丸器為直聯式拋丸器，是參照美國PANGBRON公司與WHEEIBRATOR公司拋丸器技術特點而設計的一種新穎、高效直連拋丸器。（圖 1）

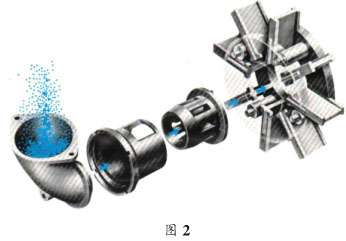

    拋丸器由以下主要零部件構成：葉輪及葉輪驅動盤、分丸輪、定向套、葉片、電機、罩殼、熔模精鑄高鉻耐磨防護襯板、進丸管、底板及減震膠板等。

    該拋丸器葉輪和驅動電機直接連接，消除了傳動損耗，去除了損耗件—傳動皮帶，減少了維修工作量。另外，它占地面積小，布置靈活，容易滿足拋射帶的布置，還具有整體更換性能，維修方便。

    該拋丸器有如下特點:

    （1）、葉片裝卸方便迅速：因本拋丸器葉片是從葉輪中心插入的，通過葉輪旋轉產生離心力固定葉片，所以不需要任何固定裝夾具，拆卸八片葉片僅需要5-10分鐘。

    （2）、高效率：電機和拋丸器葉輪直接連接，消除了因皮帶傳動產生的動力損耗，能耗降低15-20%，拋丸效率高達16-20kg/min·kW。

    （3）、高壽命：由于拋丸器的關鍵易損件葉片、分丸輪、定向套采用了高鉻熔模精密鑄造工藝制造，鑄件可順序凝固、無縮松及縮孔、氣孔及砂眼等鑄造缺陷，其耐磨壽命是砂型鑄造的5-10倍，平均壽命＞1500小時。

    （4）、低噪音：拋丸器軸承均選用瑞典 SKF 軸承，電機和拋丸器葉輪直接連接，去除了易損件—傳動皮帶，降低了設備的噪音，單機噪音＜85 分貝。

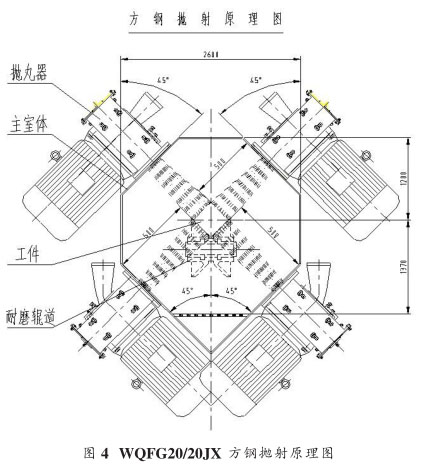

    2、方坯拋射原理。

    為保證拋丸效率及生產綱領，根據工件特征，本機采用了四臺37kW高效拋丸器，拋丸量為560kW/臺，其拋射帶與方鋼各平面垂直安裝，彈丸密度可達250kg/m2 ，使彈丸的覆蓋率大于98%，確保拋丸除銹等級：ISO8501-1：1988 A.B Sa2.5，粗糙度為GB6060：Ra25~50。

    3、彈丸分配系統。

    彈丸分配系統由扇形彈丸控制器、輸丸管構成。

    彈丸流量控制器為美國 WEELBRATER 公司的氣動控制供丸技術，通過手工調整扇形閘門的大小，無級調整拋丸量，從而達到不同輥道速度時，相應改變拋丸量，確保不同生產率及輥道輸送速度下的工件表面處理質量。拋丸量可通過操縱臺上的電機電流表間接動態顯示，該彈丸控制器無卡死和漏丸現象。該彈丸控制器還具有閘門開啟與關閉在線檢測，適時的與工件到位相配合，以防拋丸器空拋打擊室體。

    三、拋丸室及其彈丸密封措施

    1、拋丸室。

    拋丸室用型鋼框架及鋼板（δ=12）焊接而成，保證有足夠的剛度和強度。

    該機拋丸量大、拋丸速度高、拋丸帶密集、拋丸距離短、因此彈丸對護板破壞極為嚴重，導致高鉻耐磨鑄鐵護板無法正常生產，為確保拋丸室耐磨壽命，拋丸室主拋區內壁均襯有進口耐磨襯板，襯板平均壽命＞15000 小時：

    主拋區彈丸打擊面裝有組合式進口 Mn13 軋制高錳鋼護板（δ=10mm）。

    拋丸室及料斗彈丸摩擦面裝有組合式瑞典進口HD500 耐磨襯板（δ=10mm）。

    為防止彈丸打擊漏斗，除拋丸室裝有耐磨襯板，料斗也襯有瑞典進口 HD500 特種耐磨襯板，且在鑄鐵護板與隔柵之間布有篩網，以防大顆粒雜物落漏到螺旋輸送器中堵塞或卡死螺旋輸送器，同時漏斗傾斜面上均有阻丸裝置，使彈丸覆蓋在漏斗溜丸面上，防止彈丸打擊損壞漏斗。

    2、彈丸密封裝置。

    為防止不同尺寸的方鋼工件進出口處彈丸飛濺，本設計采用彈丸流幕式幕簾、多層高強度尼龍絲和耐磨橡膠復合密封技術，經生產驗證，徹底消除了彈丸飛濺及粉塵外溢現象，同時也減少了故障維修率，提高了設備開工率及生產效率。總之，要想真正用好方坯拋丸清理機，就必須對其的特點、機構原理、使用維護有充分的了解。
